Ajout d'un OID

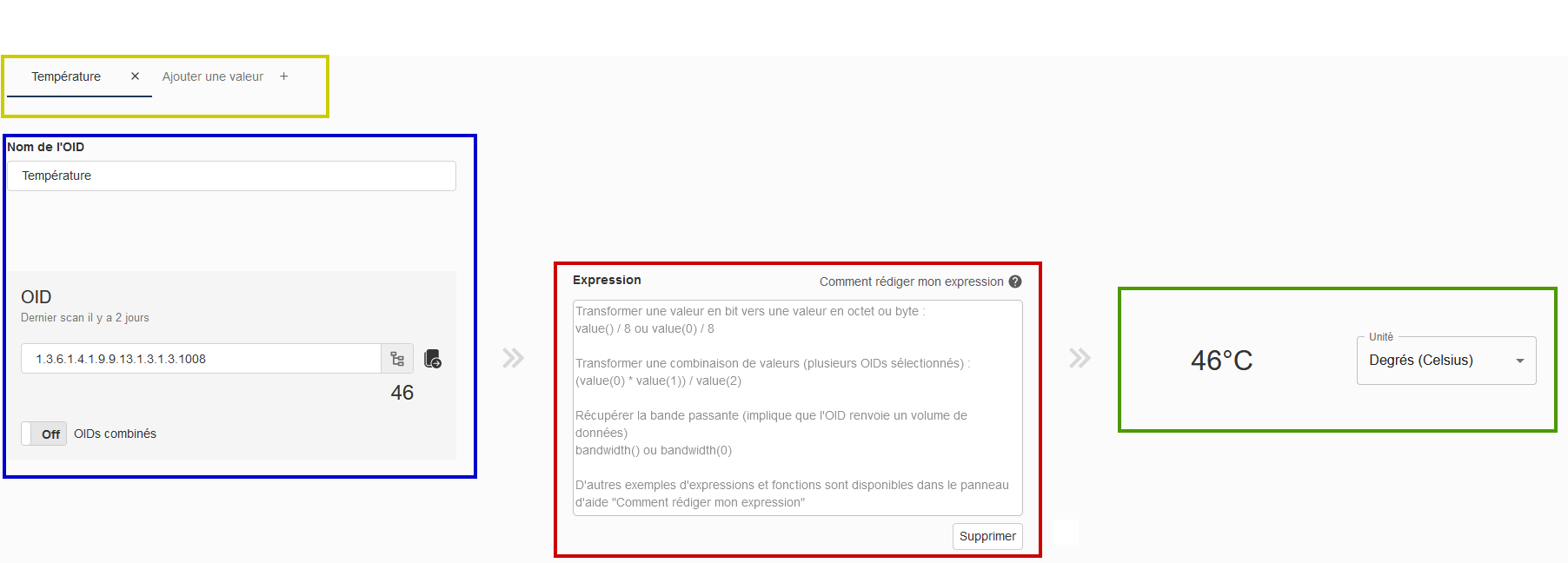

L'écran de création de Widget se présente comme ceci :




Il est composé de 4 parties :

- Les onglets (encadré en jaune), qui correspondent aux valeurs de votre widget (1 onglet = 1 valeur affichée dans le widget).

- Le sélecteur d'OID, à gauche (encadré en bleu).

- Le transformateur, au centre (encadré en rouge).

- La valeur obtenue, à droite (encadré en vert).



Le sélécteur d'OID

La partie de gauche permet de sélectionner l'OID à monitorer et d'en personnaliser le nom.

Pour sélectionner un OID, deux possibilités

  • Saisir ou coller directement l'OID dans le champ prévu à cet effet
  • Ouvrir le sélecteur d'OIDs via le bouton "explorer" :   mceclip1.png   et parcourir l'arborescence des OIDs de l'équipement

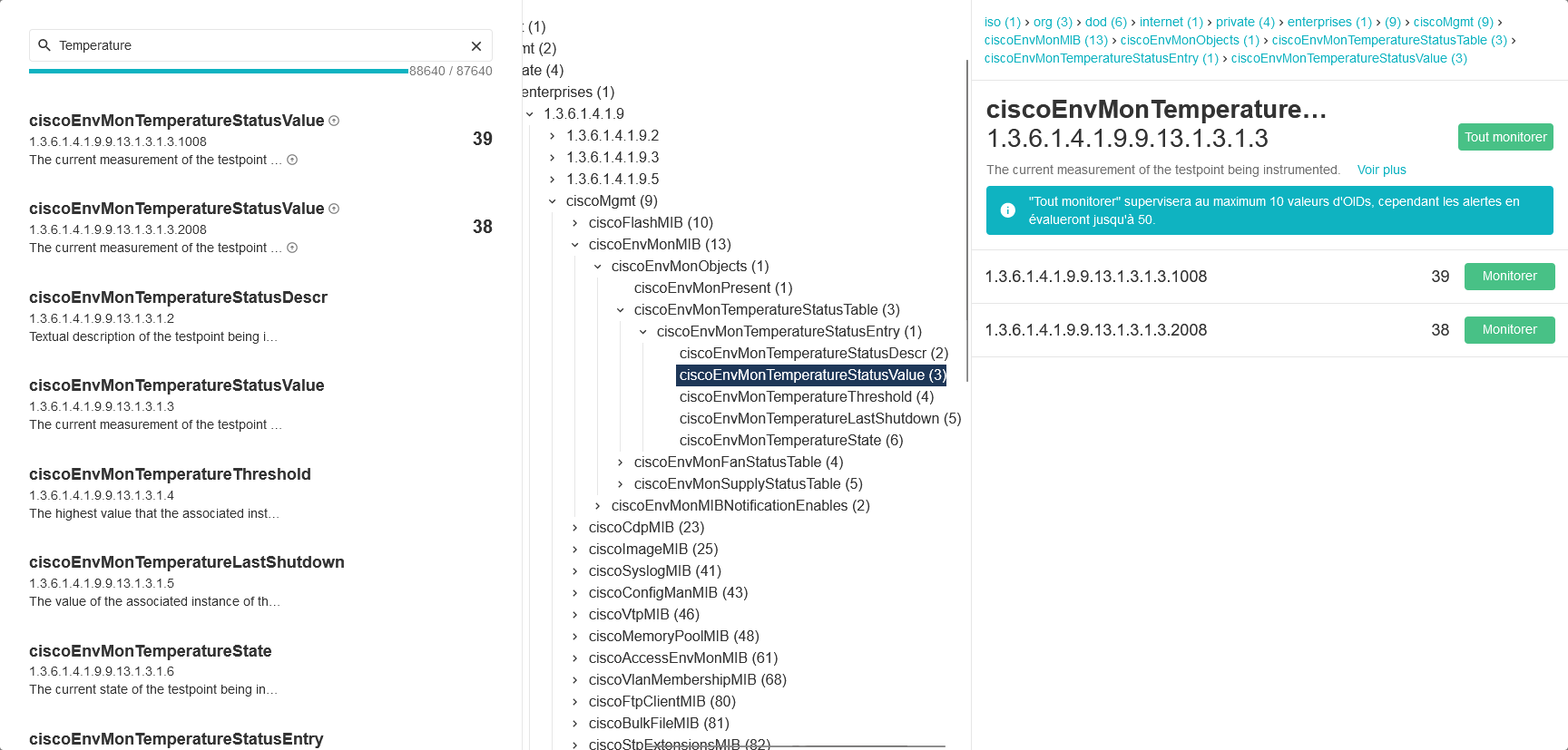

Le clic sur le bouton "explorer" ouvre donc le sélecteur d'OIDs. Il liste tous les OIDs trouvés lors du scan de l'équipement.

  • La partie de gauche affiches la liste des OIDs
    • Bon à savoir : Les OIDs listés sont classés sur la base de leur usage par les utilisateurs RG, plus un OID est utilisé, plus il sera mis en avant dans le sélecteur
  • La partie du centre affiche l'arborescence navigable des OIDs
  • La partie de droite affiche les valeurs monitorables d'un OID parent sélectionné dans l'arborescence


Une fois l'OID à monitorer trouvé, il suffit de cliquer sur "Monitorer" pour l'ajouter au widget. "Tout monitorer" prendra en compte les 50 premières valeurs enfants de l'OID.



Ajout d'une alerte

L'étape qui suit la sélection des valeurs à surveiller est la configuration (optionnelle) des alertes sur ces mêmes valeurs.

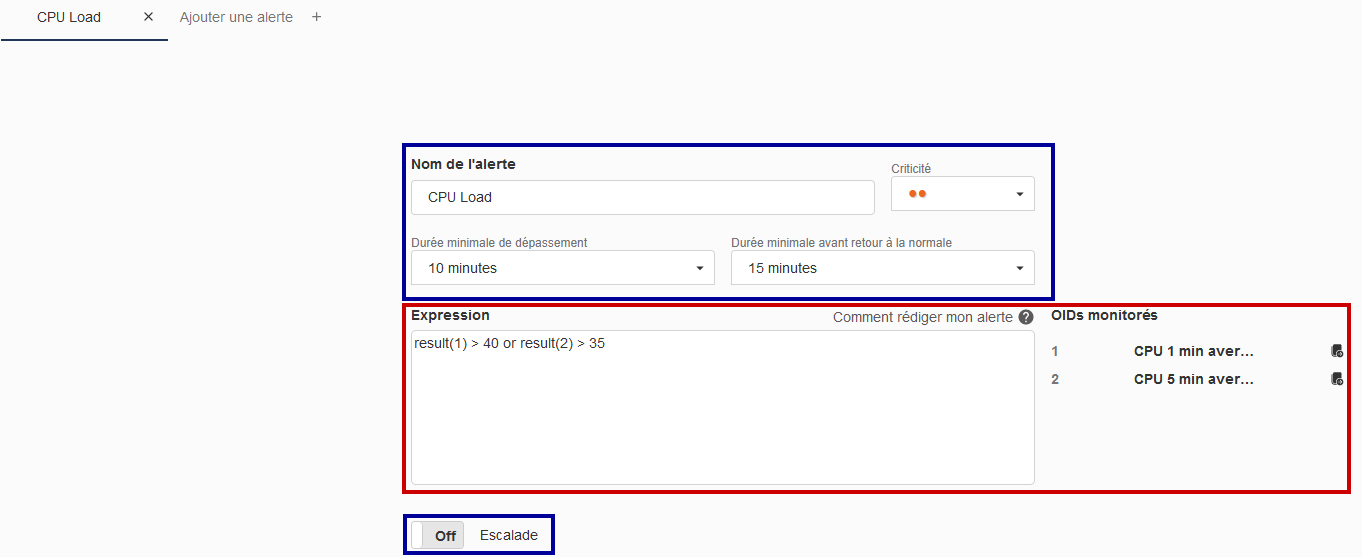

Le paramétrage des alertes va vous permette de définir :

  • Les conditions et paramètres pour l'ouverture du ticket, encadrées en bleu
  • Les conditions et seuil de déclenchement de l'alerte, encadrées en rouge dans l'image ci-dessous


Le champ de texte "expression" s'utilise de la même façon que le champ de l'étape précédente. Une aide est aussi disponible en cliquant sur "Comment rédiger mon expression ?".

Pour vous faciliter la rédaction des expressions, deux boutons "coller" sont disponibles sur la partie droite de l'interface, sous "OIDs monitorés". Ils vous permettent d'insérer directement les alias des valeurs surveillées sans avoir à les saisir.

Une fois vos alertes ajoutées, la dernière étape est une page récapitulative sur laquelle vous pouvez nommer votre Widget et faire le choix d'activer ou non les "courbes" qui vous permettront de retrouver vos données sous forme de graphiques dans le menu "Données" de RG.

Manipulation des widgets

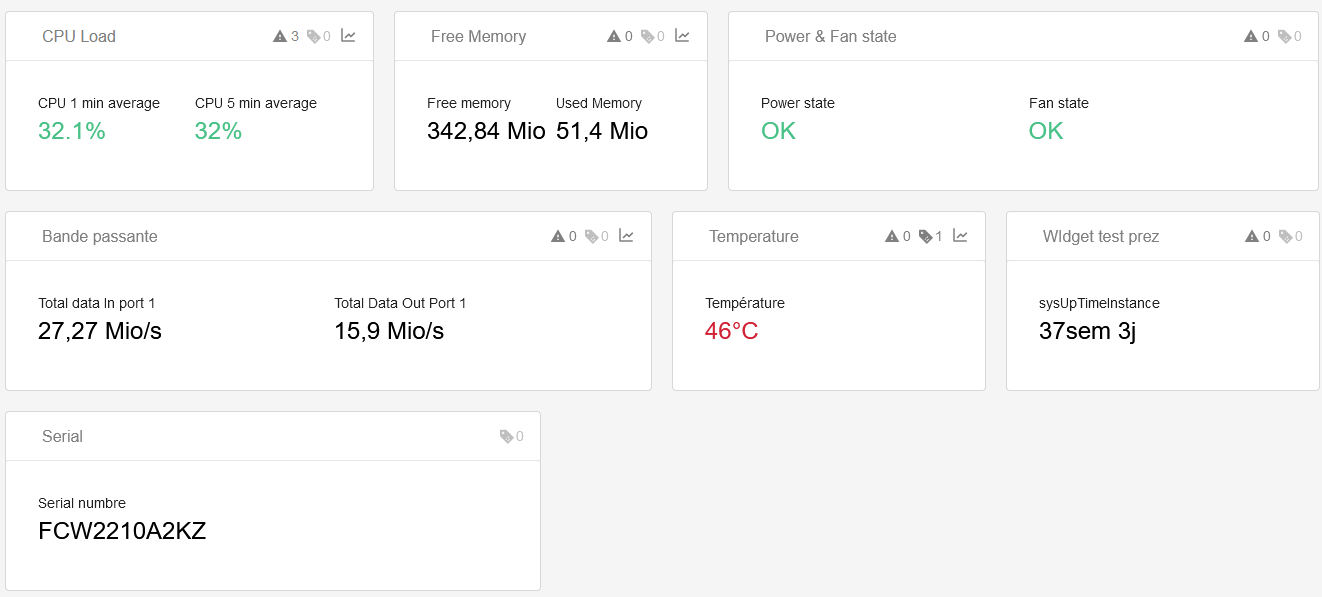

Après ces quelques étapes, vous retrouverez vos Widgets sur votre Dashboard. Ci-dessous un exemple de Dashboard complet, pour la surveillance d'un switch :


  • Les valeurs en noir: Aucune alerte n'est configurée sur cette valeur
  • Les valeurs en vert: Une alerte est configurée sur cette valeur, mais le seuil n'est pas atteint
  • Les valeurs en rouge: Une alerte est configurée sur cette valeur et le seuil est atteint

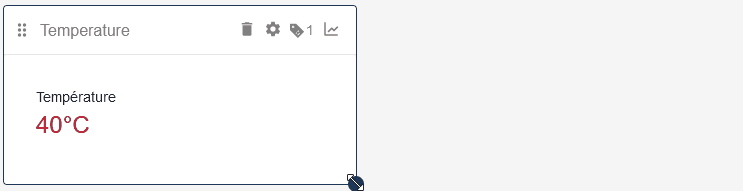

Les widgets sont redimensionnables et déplaçables comme ceci :


Des icônes sont affichées dans les en-têtes de Widgets, elles vous permettent (de gauche à droite) de :

  • Supprimer le widget
  • Modifier le widget
  • Afficher les erreurs (erreur SNMP, Timeout...)
  • Afficher les tickets ouverts
  • Accéder aux graphiques




Importer des widgets

Pour faciliter la mise en service d'environnement avec des appareils similaires, ils vous est possible d'importer directement les widgets d'un autre appareil.

Depuis la page Pedigree de votre Device SNMP, le bouton suivant est disponible à coté du bouton "Ajouter un widget" : mceclip6__1_.png Il vous permet d'ouvrir la fenêtre d'import.

Il vous suffira ensuite de choisir entre écraser les widgets existants, ou ajouter des widgets à la configuration existante, puis choisir l'équipement depuis lequel effectuer l'import.

Après validation, les widgets seront disponibles sur votre Dashboard, même si le scan d'OIDs n'a pas été effectué sur ce Device.
